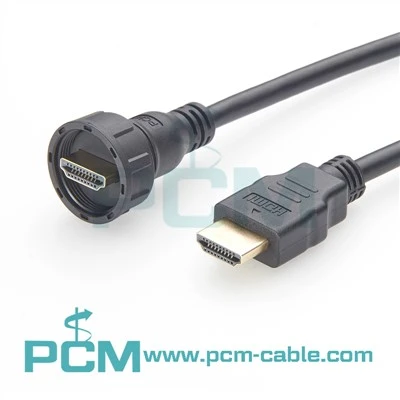

Vodootporni HDMI muški kabel
PCM Cable Co., Ltd. jedan je od vodećih proizvođača i dobavljača vodootpornih HDMI muških kabela u Kini. Dobrodošli u veleprodaju visokokvalitetnih prilagođenih proizvoda po sniženim cijenama iz naše tvornice. Kontaktirajte nas za ponudu i besplatan uzorak.
Ovaj vodootporni HDMI muško-muški kabel dvostruki je vodootporni HDMI kabel dizajniran za primjene u kojima obje strane zahtijevaju zapečaćene,-postavljene veze. U usporedbi sa standardnim HDMI produžnim rješenjima, ova verzija integrira priključke s oznakom IP67 na oba kraja, što je čini prikladnom za potpuno zatvorene sustave ili vanjsku opremu gdje je izravno izlaganje prašini i vlazi neizbježno.
Kabel podržava zahtjeve za prijenos HDMI 2.1, uključujući 8K@60Hz, zadržavajući stabilan integritet signala tijekom dulje upotrebe.
Tehnički podaci
| Naziv proizvoda | Robusni HDMI kabel za aplikacije u teškim uvjetima |
| DWG br. | PCM-HD-0240 |
| Vrsta konektora | HDMI tip A muški na HDMI tip A muški (dvostruki nosač) |
| Ocjena zaštite | IP67 (s instaliranom brtvom) |
| Duljina kabela | 1,5 m, 3 m ili prilagođeno |
| Vanjski promjer | 6,0 ±0,2 mm |
| Materijal jakne | Crni PVC |
| Oplata kontakta | Pozlaćena |
| Ljuska | Zaštićena metalna školjka |
| Preplijeniti | Crni PVC, kalupljenje pod niskim{0}}tlakom |
| Usklađenost | RoHS |
Istaknute karakteristike dizajna
Dvostruka konstrukcija za montažu na ploču
Oba kraja opremljena su sučeljima HDMI vrste A za montiranje na panel-, što omogućuje sigurnu instalaciju na kućišta ili kućišta uređaja. To se obično koristi u projektima prolaza-ili pregrada.
Metoda brtvljenja
Svaki konektor uključuje vodootpornu brtvu. Kada je ispravno montirano, sučelje zadovoljava zahtjeve zaštite IP67, sprječavajući prodor vode u uvjetima privremenog potapanja.
Prekrivanje i rasterećenje naprezanja
Primjenjuje se prelijevanje pod niskim{0}}tlakom kako bi se poboljšala dosljednost brtvljenja i smanjio unutarnji stres na vodičima. To pomaže produžiti životni vijek u okolinama-sklonim vibracijama.
Izgradnja kabela
Unutarnja struktura kombinira višestruke slojeve zaštite (folija + pletenica) za kontrolu EMI-ja i osigurava -stabilan prijenos podataka velikom brzinom.
Elektrika i izvedba
- HDMI verzija: HDMI 2.1
- Rezolucija: Do 8K @ 60Hz
- 100% električno ispitivanje:
- Otpor vodiča: Manji ili jednak 5 Ohma
- Izolacijski otpor: veći ili jednak 10 MΩ
- Otpornost na dielektrik: DC 300 V / 0,1 sek
Prijave
- Zatvoreni zaslonski sustavi (vanjski kiosci, automati za prodaju karata)
- Industrijski upravljački ormarići s vanjskim HDMI pristupom
- Zasloni brodske elektronike i navigacije
- Video sustav-postavljen na vozila
- Sve aplikacije koje zahtijevaju prolaz HDMI-s ekološkim brtvljenjem
Napomene za instalaciju
- Izrez ploče i tolerancija ugradnje trebaju odgovarati dimenzijama konektora prikazanim na crtežu
- Vodootpornost ovisi o ispravnom sabijanju brtve za brtvljenje
- Nije namijenjen za kontinuiranu podvodnu upotrebu; dizajniran za privremeno uranjanje i izlaganje na otvorenom
