Kabel enkodera servo motora
Uvođenje kabela enkodera servo motora
Kabel za enkoder servo motora - poseban kabel za servo sustav, novi ekološki prihvatljiv serijski proizvod, kabel ima niz jedinstvenih karakteristika kao što su visoka fleksibilnost, otpornost na habanje, otpornost na savijanje, otpornost na ulje, otpornost na savijanje, otpornost na rastezanje, otpornost na torziju, anti - otpornost na smetnje i starenje. Koristi se kao poseban servo kabel za spajanje i upravljanje servo sustavom. Savršeno se kombinira s radom servo motora, uvelike poboljšava radnu učinkovitost servo motora (motor za upravljanje, motor za pokretanje).
Prednosti kabela enkodera servo motora
Otporan na savijanje i povlačenje lanaca
Korištenje visoko fleksibilnog specijalnog mješovitog elastičnog PVC materijala, otpornog na napetost i savijanje
Otporan na ulje i koroziju
Nakon 30 dana ispitivanja uranjanjem, kabel se još uvijek može normalno koristiti
Nizak ekscentricitet
Debljina plašta je ujednačena, sprječava strujni kvar i učinkovito štiti jezgru žice kako bi se osigurala električna sigurnost
Otporan na visoke i niske temperature
Kabel se može normalno koristiti na niskim temperaturama od 30 stupnjeva i visokim temperaturama od 105 stupnjeva
Dvostruka zaštita i zaštita od smetnji
Zaštitna mreža visoke gustoće + aluminijska folija, s boljim djelovanjem protiv smetnji
Širok raspon primjena
Koristi se za razne mobilne instalacije kao što su oprema za automatizaciju, roboti, lanci spremnika itd.
Zapaljiva PVC jakna
Ugasi se odmah kada napusti svjetlo, malu količinu bijelog dima, što je i ekološki prihvatljivo i sigurno
Jasan tisak na omotaču kabela
Tijelo žice je ispisano sa specifikacijama, naponom i drugim informacijama
Vrste kabela enkodera servo motora
Klasifikacija prema funkciji

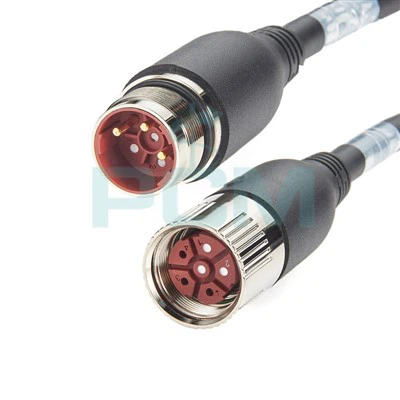

- Servo kabel za napajanje
Uglavnom se koristi za prijenos snage i osiguravanje potrebnog napajanja za servo motore ili drugu opremu.
Primjenjivo na servo motore raznih marki, kao što su SIEMENS, FANUC, Mitsubishi itd.
- Servo signalni kabel
Koristi se za prijenos različitih kontrolnih signala, kao što su start, stop, podešavanje itd.
Primjenjivo na kontrolere, senzore i aktuatore raznih marki, kao što su OMRON, Allen-Bradley, Schneider Electric, itd.
- Kabel servo kodera
Koristi se za spajanje kodera i prijenos signala informacija o položaju ili kretanju.
Primjenjivo na kodere raznih marki, kao što su Heidenhain, SICK, Baumer itd.
- Sajla servo kočnice
Uglavnom se koristi za prijenos signala kočenja i kontrolu funkcije kočnice servo motora ili druge opreme.
Primjenjivo na neke servo sustave koji zahtijevaju funkcije kočnice, kao što su FANUC, Yaskawa itd.
Klasifikacija prema vrsti konektora

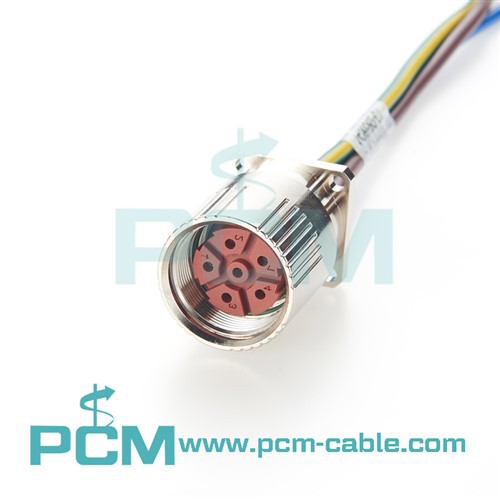

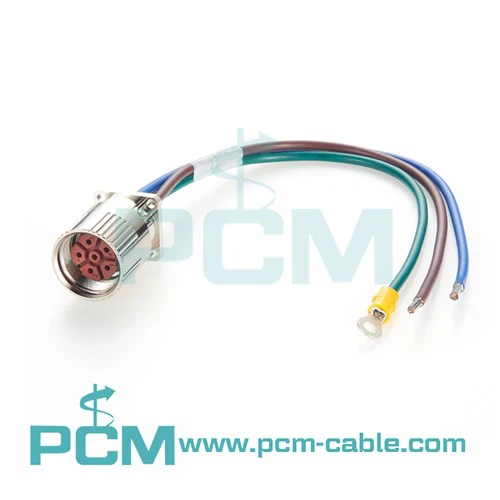

- M23 priključni kabel
- Primjenjivo na mnogo industrijske opreme, kao što su servo motori, koderi i senzori.
- Kabeli M23 vrlo su uobičajeni u njemačkim markama, kao što su FANUC i SIEMENS.
- M23 kabeli obično imaju pouzdanu zaštitnu izvedbu i mogu se koristiti u teškim industrijskim okruženjima.
- Pin brojevi: 4 Pin, 6 Pin, 8 Pin, 12 Pin, 17 Pin, 19 Pin
- M12 priključni kabel
- Primjenjivo na male robote, senzore i aktuatore.
- M12 kabeli naširoko se koriste u nekim markama, kao što su OMRON i BALLUFF.
- Kabeli M12 obično imaju kompaktan dizajn i nižu cijenu, pogodni za aplikacije s ograničenim prostorom.
- D-sub priključni kabeli
- Primjenjivo na neke specifične kodere i senzore, kao i na neku staromodnu opremu.
- D-sub konektori mogu biti češći kod nekih marki, kao što je Panasonic.
- D-sub konektori obično imaju velik broj pinova i prikladni su za prilike u kojima je potrebno prenijeti više signala.
- Ostale vrste konektora
Osim konektora M23, M12 i D-sub, postoje i drugi tipovi konektora, poput konektora RJ45. Ovi se priključci mogu koristiti u određenim markama ili posebnim aplikacijama, ovisno o dizajnu opreme i preferencijama proizvođača.
Primjene kabela enkodera servo motora
Fiksna instalacija
Koristi se na mjestima gdje se kabel ne pomiče, kao što je fiksiran u ormaru.
Odaberite uobičajeni standardni fleksibilni tip, tip otporan na habanje, tip otporan na vodu, tip jakih smetnji i druge kabelske proizvode.
Dugotrajan rad vučnog lanca
Koristi se za dugotrajni rad vučnog lanca u obliku slova U, koji ima visoke zahtjeve za otpornost na savijanje žice.
Odaberite visokofleksibilne, ultra-brze lančane sajle za povlačenje: otporne na habanje, otporne na savijanje itd.
Otpor torzijskog gibanja robota
Primijenjeno u ožičenju robota. Treba obratiti pozornost na parametre savijanja žice prema naprijed, broj uvijanja naprijed-nazad, itd.
Birajte iznimno fleksibilne, ultra fleksibilne i proizvode otporne na habanje.
Industrijska automatizacija
Primjenjuje se na mehanizirane automatske uređaje, kao što je automatizirana industrijska proizvodnja, različita industrijska automatizacija, elektromehanička oprema, alatni strojevi, logistička oprema itd.
Robotska automatizacija
Pružite kabelska rješenja za restorane i kafiće s robotima bez posade.
Zahtijeva otpornost na uljni dim, visoke temperature, niske temperature, savijanje i habanje.
Pogonski sustav servo motora
Prikladno za ugradnju pod kontinuiranim klipnim kretanjem i čestim savijanjem u industrijskim okruženjima.
Prikladno za razne električne instalacije u suhim ili vlažnim unutarnjim ili vanjskim okruženjima.
Primjena kabela M23 u Interbusu
Interbus je Fieldbus komunikacijski protokol koji se koristi u području industrijske automatizacije. Omogućuje prijenos podataka i kontrolu u stvarnom vremenu između različitih industrijskih uređaja, čime se ostvaruje automatizirana kontrola i nadzor.
Primjena kabela M23 u Interbus sustavu obično je kao spojni kabel za povezivanje raznih Interbus uređaja, kao što su IO moduli, senzori, aktuatori itd. Ovi uređaji komuniciraju s PLC-om ili drugim kontrolerima putem Interbus mreže kako bi se postigla razmjena podataka i prijenos kontrolnih uputa.
Specifične primjene kabela M23 u Interbus sustavu uključuju:
1. Spajanje IO modula: Spajanje IO modula na Interbus sabirnicu za prijenos vanjskih ulazno/izlaznih signala na PLC ili druge kontrolere ili za slanje upravljačkih signala s kontrolera na vanjske uređaje.
2. Spajanje senzora: Spajanje raznih senzora (kao što su senzori temperature, senzori tlaka itd.) na Interbus mrežu preko M23 kabela za praćenje različitih parametara u proizvodnom procesu u stvarnom vremenu.
3. Povezivanje aktuatora: Povezivanje aktuatora (kao što su motori, cilindri, itd.) na Interbus mrežu preko M23 kabela za primanje upravljačkih uputa i izvođenje odgovarajućih radnji.
4. Povezivanje dodatnih uređaja: Povezivanje drugih vrsta uređaja (kao što su koderi, brojači itd.) na Interbus mrežu preko M23 kabela za proširenje funkcija i mogućnosti nadzora sustava.
O tvornici
Premier kabel: Vaš omiljeni izvor za precizne kabele za enkodere servo motora
Kao proizvođač koji se fokusira na istraživanje i razvoj kabelskih snopova industrijskog upravljačkog sustava i robotskih kabelskih snopova, Premier Cable je predan pružanju kupcima visokokvalitetnih i pouzdanih proizvoda. Naš asortiman proizvoda obuhvaća različite kabele za kodiranje, kabele za servo motore, kabele za kočnice, kabele za apsolutne kodere itd. kako bi zadovoljili potrebe različitih industrija.
Naši su proizvodi kompatibilni s mnogim poznatim markama, uključujući Siemens, Schneider Electric, Matsushita, Mitsubishi, Fuji, Delta, FANUC, Omron itd. To osigurava da naši proizvodi mogu savršeno raditi s postojećom opremom i sustavima kupaca, bilo u području industrijske automatizacije ili robotike.
Često postavljana pitanja
Koliko može biti dugačak kabel enkodera servo motora?
+
-
Tipično, duljina kabela enkodera servo motora može biti između 1 metra (oko 3 stope) i 10 metara (oko 33 stope). Duljine kabela u ovom rasponu obično mogu zadovoljiti potrebe većine industrijske automatizacije i mehaničkih aplikacija. Međutim, za neke posebne primjene, duža ili kraća duljina kabela također se može prilagoditi kako bi se zadovoljili specifični zahtjevi.
Koliki je minimalni radijus savijanja kabela servo motora?
+
-
Za kabele servo motora minimalni radijus savijanja obično ovisi o scenariju primjene, kao što su mobilne aplikacije ili fiksne instalacije. Općenito govoreći, u mobilnim aplikacijama, kako bi se osigurala trajnost i pouzdanost kabela, minimalni radijus savijanja bit će nešto veći. U slučaju fiksnih instalacija, kabel je obično u statičkom stanju, tako da minimalni radijus savijanja može biti relativno manji.
Za mobilne aplikacije: 7,5 x vanjski promjer kabela
Za fiksne instalacije: 5 x vanjski promjer kabela
Razlika između kabela servo motora i običnih kabela
+
-
Svrha:
Kabeli servo motora posebno su dizajnirani za povezivanje servo motora i srodne opreme za prijenos kontrolnih signala, povratnih signala i napajanja itd., kako bi se postigla precizna kontrola kretanja i povratna informacija o položaju.
Obični kabeli koriste se za različite općenite električne veze, kao što su prijenos energije, prijenos podataka, prijenos signala itd., a često se koriste u kućanstvima, komercijalnim i industrijskim aplikacijama.
Električna izvedba:
Kabeli servo motora obično imaju veće zahtjeve za električnim performansama, kao što su veća sposobnost zaštite od smetnji, manje kašnjenje signala, veća nosivost struje itd., kako bi se zadovoljile potrebe preciznih kontrolnih sustava.
Obični kabeli obično imaju općenitije električne karakteristike i prikladni su za opće potrebe električnog povezivanja, ali možda nisu prikladni za sustave precizne kontrole.
Strukturni dizajn:
Kabeli servo motora obično imaju složeniji strukturni dizajn za prilagodbu zahtjevima složene kontrole i radnim okruženjima, te mogu sadržavati više žica, zaštitnih slojeva, izolacijskih materijala itd.
Struktura običnih kabela je relativno jednostavna, općenito uključuje žice, izolacijske materijale i vanjske zaštitne slojeve koji zadovoljavaju osnovne potrebe za električnim povezivanjem.
Izdržljivost:
Kabeli servo motora obično imaju veću izdržljivost i sposobnost zaštite od smetnji kako bi se prilagodili teškim uvjetima kao što su velika opterećenja, visoke temperature, vibracije itd. u industrijskim okruženjima.
Obični kabeli mogu biti izdržljivi u općim primjenama, ali možda neće imati visoke performanse i izdržljivost potrebne za kabele servo motora.
Koliko žica ima servo motor?
+
-
Trofazni servo motori: Servo motori koji se koriste u većini industrijskih aplikacija su trofazni motori, koji obično imaju 3 glavne žice za napajanje, fazu A, fazu B i fazu C. Osim toga, mogu se uključiti dodatne žice za uzemljenje ili druge prijenos signala.
Jednofazni servo motori: Neki manji servo motori mogu biti jednofazni motori, koji obično imaju 2 žice za napajanje (pozitivnu i negativnu) i moguće dodatne žice za prijenos signala ili uzemljenje.
Višepolni servo motori: U nekim servo motorima visokih performansi ili posebnim aplikacijama može postojati više žica za podršku složenijih sustava upravljanja i povratnih informacija, kao što su povratni signali enkodera, temperaturni senzori itd.
Što je kabel servo motora?
+
-
Servo motor kabel je poseban kabel koji se koristi za spajanje servo motora i kontrolera. Ima poseban dizajn i strukturu kako bi zadovoljio visoke zahtjeve za prijenos signala, zaštitu od smetnji i izdržljivost. Obično uključuje žice za prijenos struje, podataka i povratnog signala, kao i moguće zaštitne slojeve i izolacijske materijale. Uobičajene vrste sučelja uključuju M12 kabel, M23 kabel itd.
Treba li kabel kodera servo motora biti oklopljen?
+
-
Kabel enkodera servo motora treba biti zaštićen jer se servo sustav obično koristi u industrijskom okruženju i na njega mogu jako utjecati elektromagnetske smetnje.
Kako radi kabel kodera za servo pogon?
+
-
Kabel enkodera servo pogona koristi se za prijenos povratnih signala položaja i brzine povezivanjem enkodera i pogona. Njegov princip rada općenito uključuje sljedeće korake:
Rad enkodera: enkoder je instaliran na servo motoru i pretvara ove informacije u digitalne signale očitavanjem položaja i brzine rotora motora.
Prijenos signala: Koder prenosi digitalne signale položaja i brzine do servo pogona preko kabela kodera. Žice u kabelu kodera prenose ove signale od kodera do pogona.
Dekodiranje pogona: Pogon prima signale koje prenosi enkoder i upravlja rotacijom motora na temelju tih signala. Pogon prilagođava rotaciju motora na temelju primljenih povratnih signala položaja i brzine kako bi se postigla precizna kontrola položaja i brzine.
Kontrola povratne sprege: Pogon koristi informacije o položaju i brzini dobivene od enkodera, uspoređuje ih s postavljenom vrijednošću i prilagođava izlaznu snagu motora kako bi osigurao da je stvarno kretanje u skladu s očekivanim kretanjem. Ovo upravljanje zatvorenom petljom omogućuje servo sustavu postizanje visoke preciznosti i stabilne kontrole kretanja.
Kako radi servo kočnica?
+
-
Servo kočnice su obično elektromagnetske kočnice koje postižu funkcije kočenja ili otpuštanja kontroliranjem elektromagnetske sile. Njegov princip rada je sljedeći:
Kontrola elektromagnetske sile: Servo kočnica sadrži elektromagnetsku zavojnicu iznutra, koja stvara elektromagnetsku silu kada se napaja. Ova elektromagnetska sila uzrokuje da disk kočnice unutar kočnice dodiruje tijelo kočnice pričvršćeno na osovini servo motora, čime se postiže funkcija kočenja.
Otpuštanje kočnice: Kada kočnicu treba otpustiti, upravljački sustav isključuje napajanje elektromagnetske zavojnice, tako da elektromagnetska sila nestaje, a kontakt između diska kočnice i tijela kočnice također se oslobađa, čime se otpušta kočnica.
Stabilnost i pouzdanost: Servo kočnice obično su dizajnirane s prednapetom oprugom. Čak i u slučaju nestanka struje ili kvara, kočnica će ostati u stanju kočenja, osiguravajući stabilnost i pouzdanost mehaničkog uređaja.
Kako spojiti kabel servo motora?
+
-
Općenito govoreći, koraci ožičenja servo motora su sljedeći:
Provjerite kabel za napajanje i uzemljenje: Prvo provjerite kabel za napajanje i uzemljenje. Kabel za napajanje obično je crvene boje, a kabel za uzemljenje obično je smeđe ili crne boje. Spojite kabel za napajanje na odgovarajući priključak za napajanje, a kabel za uzemljenje na priključak za uzemljenje.
Spojite upravljački signal: upravljački signalni kabel općenito je narančast, žut, bijel ili plav. U skladu s identifikacijom sučelja kontrolera ili upravljačkog programa, spojite upravljački signalni kabel na odgovarajući priključak.
Popravite spoj: Provjerite jesu li svi spojevi čvrsti i pouzdani kako biste izbjegli labavost ili loš kontakt.
Kako razlikovati kabele servo motora?
+
-
1. Broj kabela kodera
Prvo, definicija kabela kodera može se razlikovati prema broju kabela kodera servo motora. Općenito govoreći, postoje tri ili četiri kabela kodera. Ako postoje tri kabela kodera, oni odgovaraju fazi A, fazi B i fazi Z i koriste se za detekciju faze i smjera vrtnje motora; ako postoje četiri kabela kodera, uz fazu A, fazu B i fazu Z, postoji i strujni vod.
2. Boja kabela kodera
Drugo, definicija kabela kodera može se razlikovati po boji kabela kodera. Boje kabela enkodera servo motora različitih proizvođača i modela mogu se malo razlikovati, ali općenito govoreći, boja kabela A faze je zelena ili crna, boja kabela B faze je crvena ili bijela, boja Z faze kabel je plav ili žut, a dalekovod je općenito crven ili smeđi. Ako niste sigurni u definiciju kabela kodera, možete provjeriti relevantne specifikacije.
3. Sučelje kabela kodera
Konačno, definicija kabela kodera može se razlikovati po sučelju kabela kodera servo motora. Općenito govoreći, postoje dvije vrste sučelja za kabele kodera, naime terminali i utikači. Ako se radi o sučelju terminala, morate pomoću odvijača spojiti kabel na terminal kontrolera ili pogona; ako se radi o sučelju utikača, trebate umetnuti kabel u utikač kontrolera ili pogona.
Za što se koriste servo motori?
+
-
Servo motori se često koriste u aplikacijama koje zahtijevaju preciznu kontrolu položaja, brzine i momenta, kao što su industrijski strojevi, robotika, CNC obrada, itd. Servo motori mogu točno prilagoditi položaj i brzinu izlazne osovine prema ulaznom signalu, i često se koriste u scenarijima koji zahtijevaju visokopreciznu kontrolu pokreta.
Za što se koriste koderi?
+
-
Enkoderi se koriste za mjerenje položaja, brzine i smjera pokreta motora ili mehaničkih pokreta radi pružanja točnih povratnih informacija. U servo sustavima, koderi se obično koriste za praćenje položaja rotora motora i slanje povratnih signala u upravljački sustav kako bi se postiglo upravljanje zatvorenom petljom i osigurala točnost i stabilnost sustava. Koderi se također široko koriste u opremi za automatizaciju, robotima, CNC sustavima i drugim poljima.
Što znače boje servo kabela?
+
-
Masa (GND):
Obično se smeđa ili crna boja koristi za predstavljanje žice za uzemljenje, spojene na negativni pol baterije.
Servo snaga (Vservo):
Crvena se obično koristi za predstavljanje servo snage, spojene na pozitivni pol baterije.
Servo upravljački signalni vod:
Može biti narančasta, žuta, bijela ili plava, koristi se za prijenos kontrolnih signala kao što su kontrola položaja i brzine.
Koji promjer žice koriste servo motori?
+
-
Promjer žice koji se obično koristi za servo motore ovisi o snazi, struji i zahtjevima primjene motora. Općenito govoreći, servo motori manje snage mogu koristiti tanje žice, dok servo motori veće snage zahtijevaju deblje žice za prijenos veće struje. Uobičajeni promjeri žice uključuju promjere žice u rasponu od 22AWG do 16AWG.
