CAN sabirnica (Controller Area Network) je komunikacijski protokol koji se koristi u elektroničkim uređajima, kao što su vozila, za olakšavanje prijenosa podataka. Testiranje CAN sabirnice na bilo kakve kvarove ili probleme bitan je proces za osiguranje točnosti i učinkovitosti sustava.
Jedan od načina testiranja CAN sabirnice je mjerenje njenog otpora pomoću multimetra. Evo kako možete testirati CAN sabirnicu multimetrom:
Korak 1: Odspojite konektor CAN sabirnice od elektroničkog uređaja koji želite testirati.
Korak 2: Postavite multimetar za mjerenje otpora (ohmi).
Korak 3: Postavite vodove multimetra na dvije igle konektora CAN sabirnice (provjerite jesu li vodovi multimetra čvrsto u kontaktu s iglicama).
Korak 4: Multimetar će prikazati vrijednost otpora. Dobra CAN sabirnica imat će vrijednost otpora između 50 i 60 ohma. Ako je mjera otpora izvan ovog raspona, to je pokazatelj kvara u sustavu.
Korak 5: Ponovite postupak za sve konektore CAN sabirnice u sustavu. Provjerite jeste li zabilježili vrijednost otpora za svaki konektor i usporedite je s očekivanim rasponom.
Zaključno, testiranje CAN sabirnice pomoću multimetra je jednostavna, ali učinkovita metoda provjere problema u sustavu. Slijedeći gornje korake, možete utvrditi ima li neki od konektora CAN sabirnice problema s otporom i riješiti ih prije nego što uzrokuju bilo kakve značajne probleme. Imajte na umu da je pozitivno razmišljanje pri testiranju ključno jer vam omogućuje pristup i rješavanje problema s jasnim umom i osjećajem marljivosti.
Možda će vam se i svidjeti
Adapter CAN sabirnice s 9-pinskim D-Sub

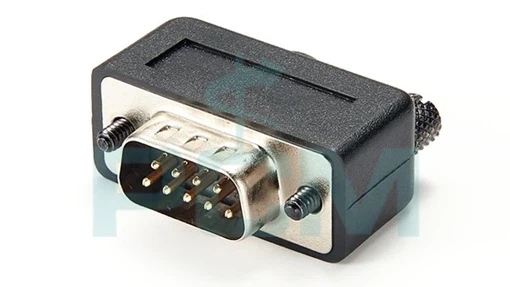

CAN završni utikač
