CAN završni utikač

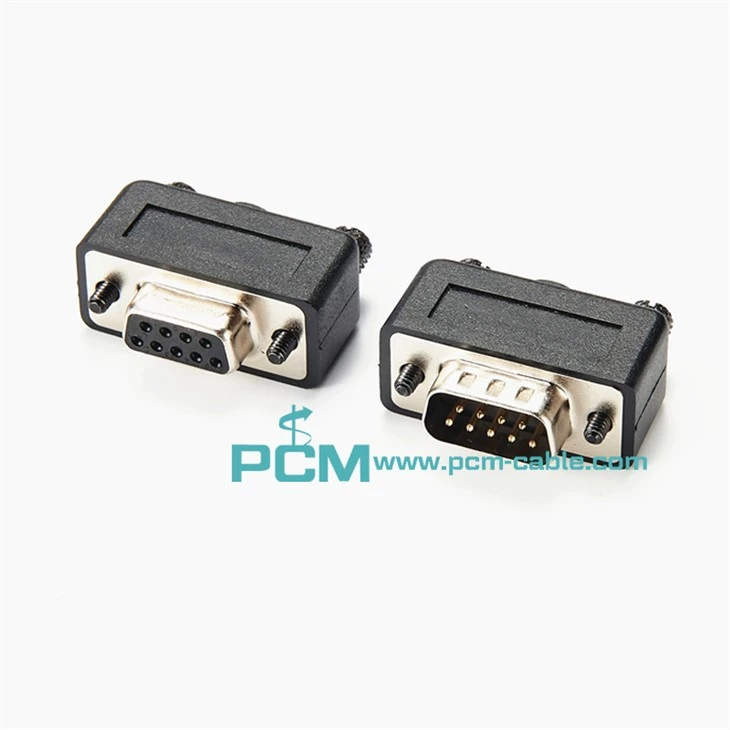

CAN Terminator DB9 Ženska utičnica

CAN završna utičnica DB9

CAN Terminator DB9-Muški utikač

CAN završni Sub-D9 konektor

Završni otpornici koriste se za uklanjanje refleksije signala u komunikacijskim kabelima. Tijekom komunikacije postoje dva razloga za refleksiju signala: diskontinuitet impedancije i neusklađenost impedancije.

Impedancija je diskontinuirana, a signal iznenada naiđe na kabel na kraju dalekovoda s malom ili nikakvom impedancijom, a signal će uzrokovati refleksiju na ovom mjestu. Princip ove vrste refleksije signala sličan je refleksiji svjetlosti iz jednog medija u drugi. Da bi se eliminirao ovaj odraz, potrebno je spojiti terminalni otpornik iste veličine kao karakteristična impedancija kabela na kraju kabela, tako da je impedancija kabela kontinuirana. Budući da je prijenos signala na kabelu dvosmjeran, završni otpornik iste veličine može se spojiti preko drugog kraja komunikacijskog kabela.

Drugi uzrok refleksije signala je neusklađenost impedancije između primopredajnika podataka i kabela za prijenos. Odraz uzrokovan ovim razlogom uglavnom se očituje u konfuziji cjelokupnih mrežnih podataka kada je komunikacijska linija u stanju mirovanja.

Kako bi se poboljšala sposobnost topologije mrežnih čvorova, oba kraja CAN sabirnice moraju biti spojena s terminalnim otporom od 120Ω za suzbijanje refleksije, koji igra vrlo važnu ulogu u usklađivanju impedancije sabirnice. Ako se ovaj otpor zanemari, zaštita od smetnji i pouzdanost digitalne komunikacije bit će poboljšani. Seks je uvelike smanjen, a čak je i komunikacija nemoguća.
