CAN sabirnica s otporom terminala od 120 Ohma

Završni otpornik CAN velike brzine

Završni otpornik CAN niske brzine

CAN završni otpornik otporan na greške

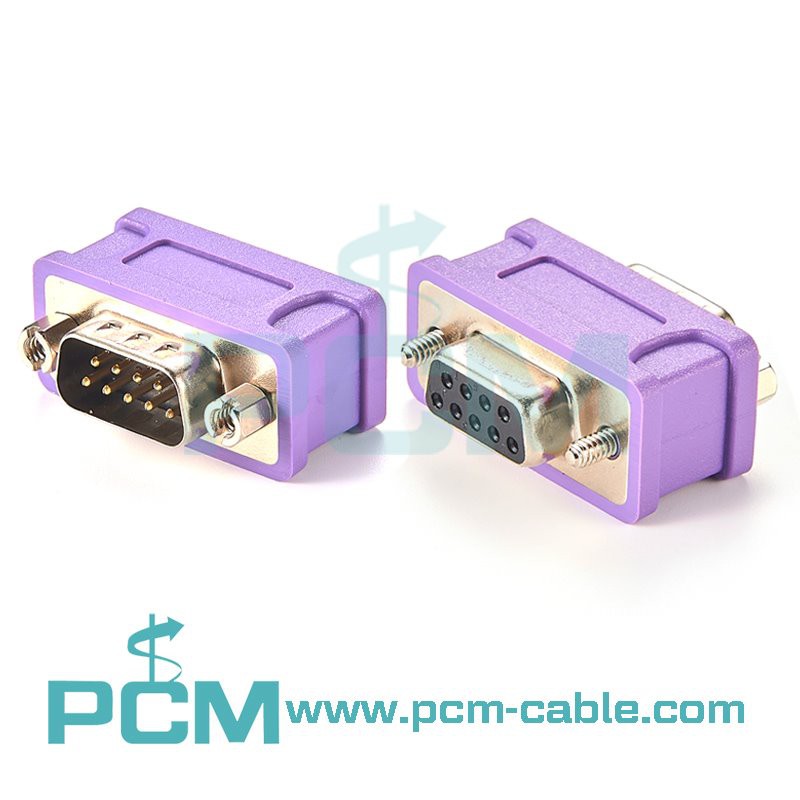

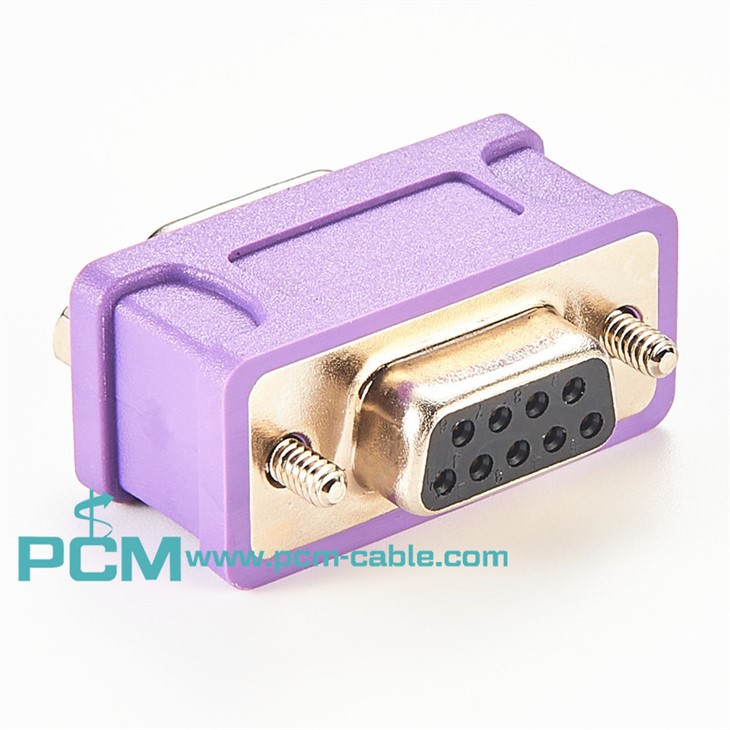

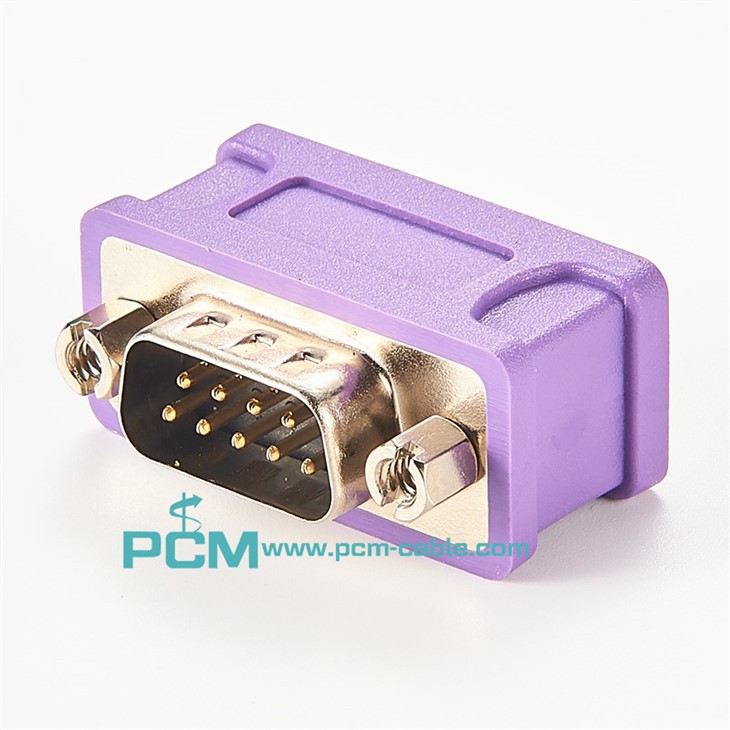

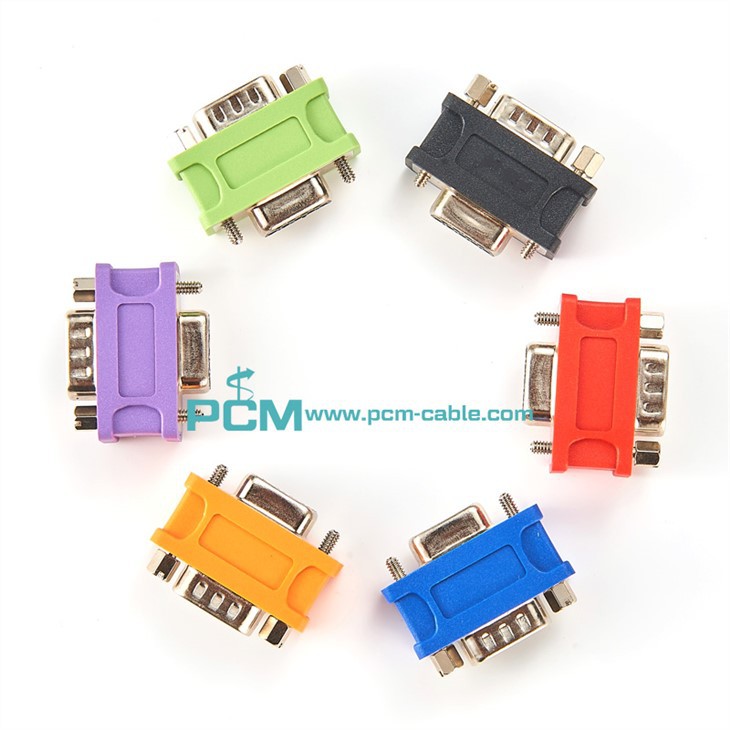

Ovaj završni otpornik CAN sabirnice (120 Ohm) sastoji se od 9-pin D-Sub konektora (muški), 9-pin D-Sub utičnice (ženski).

Uloga završnih otpornika

(1) Opća izjava: Otpor terminala treba oslabiti refleksiju signala u komunikacijskom kabelu.

(2) Krug za prijenos signala ima svoju karakterističnu impedanciju (oko 120Ω u smislu upredene parice) zbog različitih prijenosnih linija. Kada se signal odašilje do terminala u prijenosnoj liniji, ako su mu impedancija terminala i karakteristična impedancija različite, to će uzrokovati refleksiju i izobličiti valni oblik signala (progib ili izbočenje). Fenomen izobličenja nije očit kada je prijenosna linija kratka, ali će postati ozbiljnija kako se prijenosna linija produljuje, što rezultira netočnim prijenosom. U ovom trenutku mora biti instaliran Terminator. Terminalni otpornik od 120Ω instaliran je unutar FBs-PLC-a. Da biste primijenili terminalni otpornik, molimo otvorite poklopac komunikacije PLC-a i okrenite DIP prekidač u položaj "ON" (DIP prekidač je tvornički postavljen na položaj "OFF"), ali obratite pozornost na terminal Otpornici mogu biti samo primijenjen na PLC-ove na krajnjoj lijevoj i krajnjoj desnoj strani sabirnice, a svi PLC prekidači između dviju strana trebali bi biti postavljeni u položaj "ISKLJUČENO", u suprotnom, mogućnost guranja RS-485 neće biti dovoljna.

Mreža 485 može imati do 32 povezana uređaja, a maksimalna duljina linije je 1 km. Oba kraja linije otpora opterećenja terminala koriste otpornike za usklađivanje impedancije, bez obzira na to jesu li svi otpori XXX ohma ili je ekvivalentna vrijednost otpora tolikih kombiniranih 120 ohma (otpor opterećenja terminala naveden u podacima čipa).
